PA-300 應力測試儀技術方案

一、項目背景

隨著智能手機曲面蓋板、車載光學玻璃、高精度光學鏡片等透明材料的廣泛應用，其內部應力分布直接影響產品光學性能與結構穩定性。傳統應力測試設備存在機械旋轉部件誤差大、檢測效率低、全域掃描能力不足等問題。PA-300 系列應力測試儀基于光子晶體偏光陣列技術，實現納米級高精度應力檢測，可滿足高端透明材料規模化質量管控需求。

二、儀器概述

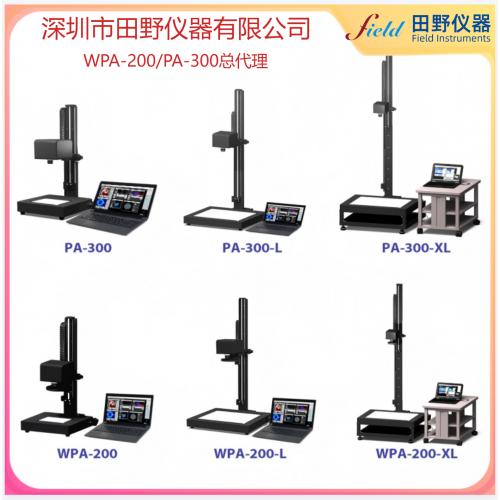

PA-300 系列是專為曲面玻璃等透明材料設計的高精度應力分布測量設備，核心優勢在于融合光子晶體偏光陣列技術與雙折射增強算法，無需機械旋轉光學部件即可完成全場應力掃描。設備可在幾秒內生成可視化應力分布云圖，相位差檢測精度達 0.001nm，應力值換算范圍可擴展至 0-200MPa，廣泛適配消費電子、車載光學、精密光學等領域的樣品檢測需求。

三、核心技術原理

1. 光子晶體偏光陣列技術：采用自產核心元件光子晶體偏光陣列片，替代傳統機械旋轉偏振片，同步采集斯托克斯分量，消除機械振動導致的測量誤差，實現穩定的全域檢測。

2. 雙折射增強算法：針對透明材料低相位差特性，通過算法放大雙折射信號，結合 520nm 綠光波段光源，實現 0-130nm 相位差的精準捕捉與應力值換算。

3. 全域同步掃描技術：依托 500 萬像素偏振相機（2056×2464 pixels），實現視場范圍內無死角掃描，掃描速度較傳統設備提升 10 倍以上。

四、系統組成

（一）光學系統

1. 光源模塊：采用 520nm 綠光波段穩定光源，波長波動≤±2nm，確保檢測信號一致性。

2. 核心光學元件：自產光子晶體偏光陣列片，偏振度≥99.5%，適配曲面樣品檢測需求。

3. 成像單元：500 萬像素偏振相機，幀率≥30fps，支持 Gige 接口高速數據傳輸。

4. 鏡頭配置：

? 標準鏡頭：視場覆蓋 30×36mm~360×480mm（分型號適配）；

? 可選變焦鏡頭：5.5×6.6mm~25×30mm（PA-300/PA-300-L 適用）。

（二）電控系統

1. 主控單元：采用 ARM 架構處理器，運算速率≥1GHz，支持多線程數據處理。

2. 接口模塊：配備 Gige 相機接口、USB 3.0 數據接口、HDMI 顯示接口，兼容工業以太網組網。

3. 電源系統：寬幅交流輸入（100~240V，50/60Hz），功率≤600W，具備過載保護功能。

（三）軟件系統

1. 核心功能：實時顯示相位差 / 應力分布云圖、軸方位角檢測、數據趨勢分析。

2. 數據處理：支持應力值自動換算、均勻性判定（符合 SEMI P492 標準）、報告導出（PDF/Excel 格式）。

3. 擴展功能：可選視場校正、鏡頭分析、遠程控制模塊，適配自動化產線集成。

五、關鍵技術參數

六、應用場景

1. 消費電子領域：智能手機曲面蓋板、智能手表玻璃表鏡的應力分布檢測，排查邊緣碎裂風險。

2. 車載光學領域：車載中控曲面屏、HUD 光學玻璃的應力均勻性測試，保障高溫環境穩定性。

3. 精密光學領域：?jiǎn)畏聪鄼C(jī)鏡頭、激光鏡片的低相位差檢測，提升光學成像質量。

七、安裝與調試

1. 環境要求：溫度 20±5℃，濕度≤60% RH，無強光直射及機械振動。

2. 安裝流程：設備定位→光學系統校準→軟件參數配置→標準樣品標定。

3. 調試指標：以標準應力片（已知相位差 50nm）校準，重復測量誤差需≤0.1nm。

八、售后服務

1. 質保期：核心部件（光學系統、相機）質保 2 年，整機質保 1 年。

2. 技術支持：提供現場安裝調試、操作培訓，7×24 小時遠程故障排查。

3. 耗材供應：偏振片、光源等耗材提供原廠替換服務，響應周期≤3 個工作日。
